Tổng quan hệ thống

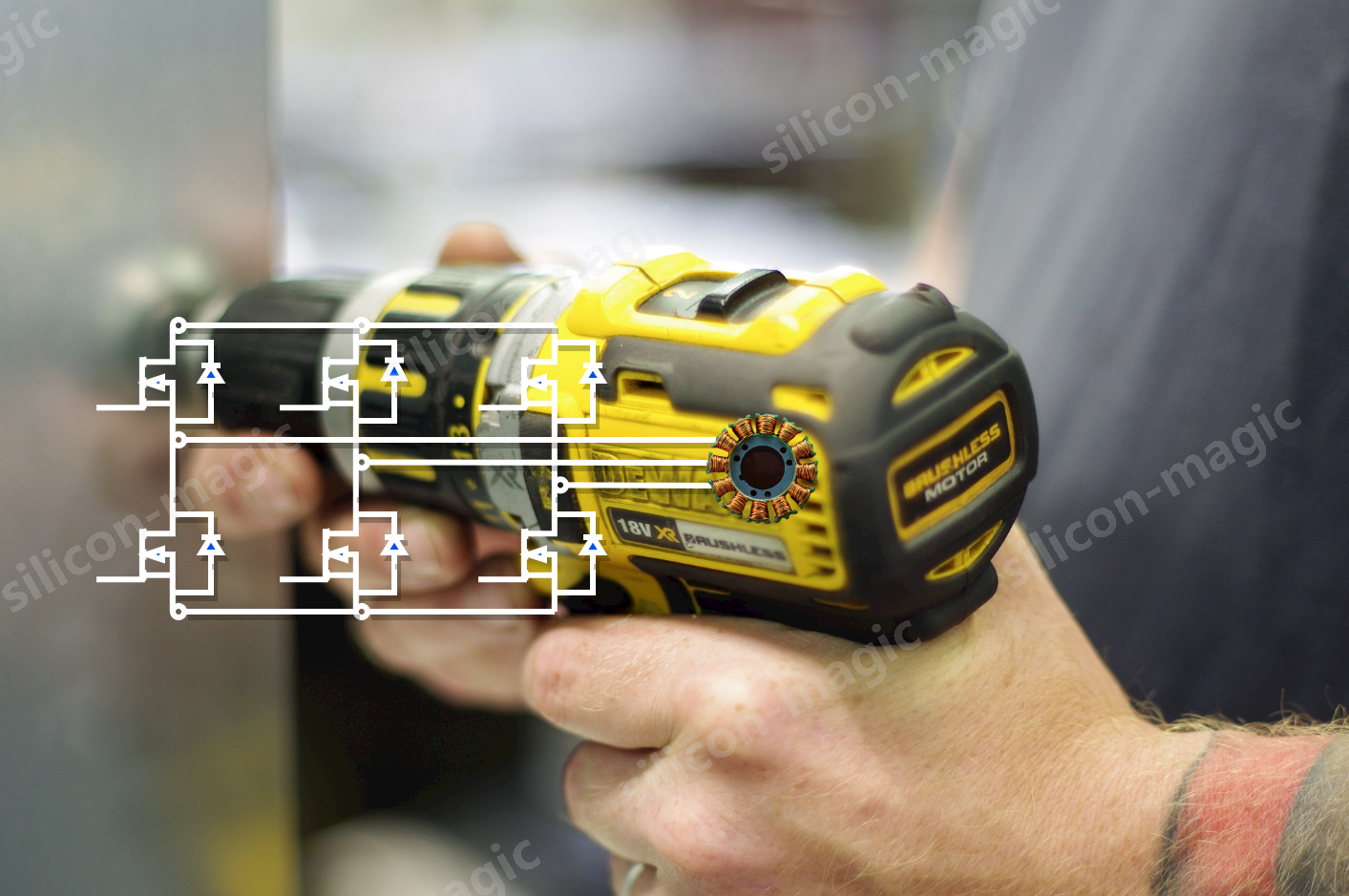

Dựa trên chức năng của từng công cụngoại hạng anh, các thiết bị điện thường được trang bị một trong ba loại động cơ như động cơ DC có chổi than, động cơ DC không chổi than ba pha hoặc động cơ đồng bộ nam châm vĩnh cửu. Các mạch điều khiển tương ứng sẽ được thiết kế dựa trên cấu trúc bán cầu, cầu H hoặc cầu ba pha.
Giải pháp từ Silicon-Magic là sử dụng công nghệ tấm chắn rãnh sâu với khả năng cân bằng điện tích trong dải điện áp từ 40 đến 150V. Điều này giúp giảm điện trở dẫn đặc trưng (Rsp) của linh kiệnngoại hạng anh, đồng thời tối ưu hóa chỉ số FOM, làm giảm cả tổn hao dẫn và tổn hao chuyển mạch, từ đó nâng cao hiệu suất hệ thống và kéo dài thời gian hoạt động của công cụ.
Ngoài rangoại hạng anh, chúng tôi đã cải tiến đáng kể khả năng chịu xung của MOSFET, tham số SOA và độ nhất quán của Vth. Kết hợp cùng công nghệ bọc clip tiên tiến, điều này giúp tăng cường khả năng xử lý dòng điện lớn, đảm bảo rằng các linh kiện công suất có thể hoạt động ổn định khi được kết nối song song hoặc đối mặt với các tình huống khắt khe như khởi động động cơ, ngắn mạch hoặc kẹt trục.
Sơ đồ ứng dụng hệ thống
Tổng quan hệ thống
Trong bối cảnh số lượng xe điện trên thị trường ngày càng tăngngoại hạng anh, sự chấp nhận của người dùng đối với xe điện phụ thuộc rất nhiều vào hiệu quả và thời gian sạc. Trạm sạc nhanh DC chính là giải pháp đáp ứng nhu cầu này. Hiện nay, xe điện thông thường có thể sạc được 80% dung lượng pin chỉ trong 10 phút. Đối với các thiết kế sạc DC công suất lên đến 150 kW, Silicon-Magic cung cấp các sản phẩm rời có giá thành hợp lý, bao gồm MOSFET siêu kết 650V và MOSFET SIC 1200V.

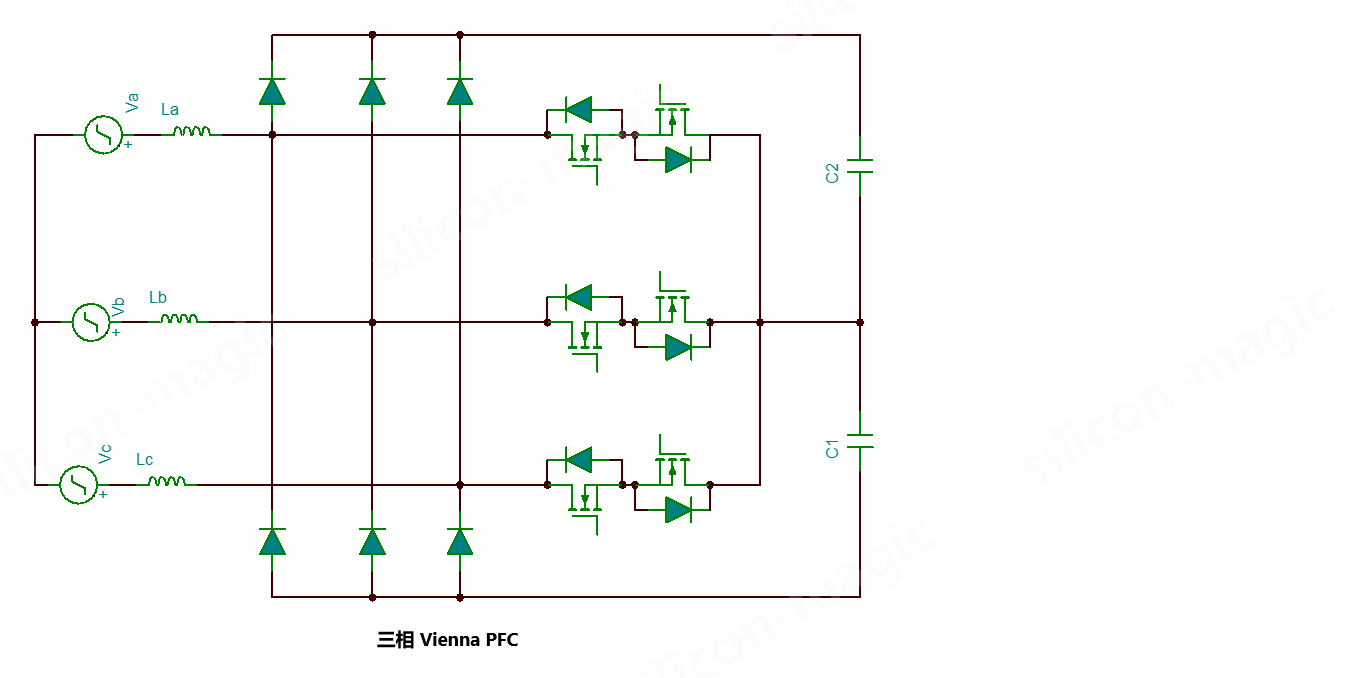

Sơ đồ khối ứng dụng hệ thống điển hình
Sản phẩm đề xuất
| Part No. | Package |
Vds_
max(V) |
Rds(on)(mΩ)_25°C |
Vth_
typ.(V) |
Vgs_
max(V) |
Qg_Vgs
=10V(nC) |
I
DS
_
Max(A) |
Status | |
|---|---|---|---|---|---|---|---|---|---|
| Vg=10V | |||||||||
| Typ | Max | ||||||||
| SDNA2N030E3J | TO247-4 | 1200 | 30 Vgs=18V | 42 Vgs=18V | 2.5 | 22/-8 | 150 | 56 | 2023 Q2 |
| SDHA2N075J-AA | TO247-4 | 1200 | 75 Vgs=15V | 97.5 Vgs=15V | 2.8 | 22/-8 | 90 | 32 | 2023 Q2 |
| SDN65N280J2D | TO252-3 | 650 | 230 | 280 | 3 | ±20 | 23.0 | 11.8 | Sample available |
| SDN65N250J2P | TO220F-3 | 650 | 210 | 250 | 2.5 | ±20 | 23.0 | 7.1 | Sample available |
| SDN65N250J2S | PDFN8*8-4 | 650 | 210 | 250 | 3 | ±20 | 35.0 | 12 | Sample available |
| SDN10K018S2Z | DFN3*3-8 | 100 | 13 | 18 | 1.9 | ±20 | 26 | 40 | Release |
| SDN10K018S2E | DFN3.3*3.3-8 | 100 | 13 | 18 | 1.9 | ±20 | 25 | 46 | Release |
| SDN10K018S2C | PDFN5*6-8 | 100 | 13 | 18 | 1.9 | ±20 | 25 | 45 | Release |
| SDN10K007S2C | PDFN5*6-8 | 100 | 5.0 | 7.0 | 1.9 | ±20 | 56 | 80 | Release |
| SDN10K5P2S2C | PDFN5*6-8 | 100 | 4.8 | 5.2 | 1.9 | ±20 | 56 | 80 | Release |
| SDN10N4P9S2B | TO263-3 | 100 | 3.7 | 4.9 | 3 | ±20 | 76 | 117 | Release |
| SDN10N4P9S2C | PDFN5*6-8 | 100 | 3.6 | 4.9 | 3 | ±20 | 77 | 80 | Release |
| SDN10N4P2S2B | TO263-3 | 100 | 3.8 | 4.2 | 3 | ±20 | 78 | 117 | Release |
| SDN10N4P2S2C | PDFN5*6-8 | 100 | 3.6 | 4.2 | 3 | ±20 | 77 | 80 | Release |
| SDN10N004S2C | PDFN5*6-8 | 100 | 3.1 | 4.0 | 3 | ±20 | 102 | 135 | Release |
| SDN10N004S2B | TO263-3 | 100 | 3.2 | 4.0 | 3 | ±20 | 102 | 136 | Release |
| SDN10N3P5S2B | TO263-3 | 100 | 3.1 | 3.5 | 3 | ±20 | 102 | 136 | Release |
| SDN10N2P7S2B | TO263-3 | 100 | 2.4 | 2.7 | 3 | ±20 | 150 | 166 | Release |
| SDN10N1P5S2T | TOLL-8 | 100 | 1.1 | 1.5 | 3 | ±20 | 258 | 330 | Release |
| SDN06K016S2C | PDFN5*6-8 | 60 | 13 | 16 | 1.9 | ±20 | 13 | 22 | Sample available |
| SDN06N1P6S4C | PDFN5*6-8 | 60 | 1.3 | 1.6 | 2.5 | ±20 | 142 | 135 | Release |
| SDN06L1P3S4C | PDFN5*6-8 CLIP | 60 | 0.9 | 1.3 | 1.6 | ±20 | 100 | 250 | Sample available |
